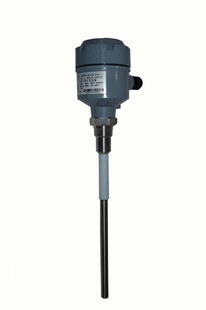

电容物位开关
关键字：电容物位开关,物位开关

    HJ-DWG电容物位开关广泛应用冶金、石油、化工、轻工、煤炭、水泥、粮食等行业。该产品可对块状、颗粒状、粉末状及液态物料料仓的料位及液位进行控制或上、下限位报警，适用于高温、高压、强腐蚀、多粉尘、超细颗粒的恶劣环境。
    工作原理：
    产品是利用开关的探头（感应极）与桶壁（接地电极）作为电容器的两个极板，当电容器的两个极板间的介质发生变化时，其电容值也会发生变化，物位开关独特的分析处理单元检测这一变化的大小，当这一变化值达到开关的设定值时，即转换开关信号输出，供控制使用，从而反映出被测介质或物料界面的高低。
    电容物位开关技术参数：
    环境温度：-30～70℃；
    过程温度：普通-20～80℃；高温-25～200℃；
    电    源：220V、AC±10%或24V.DC±15% ；
    继电器触点容量：250V、AC/3A或24V.DC/5A；
    相对介电常数：ε≥1.6；
    延迟时间：0、2、4、8、16、32秒；
    过程压力：-0.1～4.0MPa；
    环境湿度：≤95%RH；
    防护等级：IP65；
    电容物位开关应用场合：
    ◆面粉厂：检测面粉、麦粒料位
    ◆饲料厂：检测豆粕料位
    ◆发电厂：检测粉煤灰料位
    ◆玻璃厂：检测石英砂及碎玻璃料位
    ◆建筑机械：检测水泥仓料位
    ◆铸造机械：检测沙粒料位
    ◆液力机械：检测润滑油液位
    ◆化工厂：检测涤纶、氨纶、酸、碱等化工物料的液位
    ◆环保：检测污水液位
    ◆锅炉厂：检测汽包水位、及其他压力容器液位
    电容物位开关安装事项：
    1、物位开关通常采用侧装（在仓壁侧面安装）方式安装于仓体侧壁，对料位高度进行上下限位置的检测，当仓体不便侧面开孔时可采用顶装（在仓顶部安装）方式。
    2、侧装时螺纹安装管尽可能得短，使探极螺纹端部和槽内壁齐平，避免根部积料。
    3、顶装时电极距仓壁距离应大于200mm，应选择能避开进料时物料冲击的位置。
    4、仓壁为混凝土时应使物位开关外壳可靠接通钢筋，仓壁为非金属时应加装辅助探极。
    5、测量比重较大的固体粉料或块料时，应固定探极，以防止物料侧推探极偏离正常位置。测量液体，如有搅拌装置，缆式探极也应固定。
    6、用户拆装物位开关时禁止用手抱住壳体拧动，应使用扳手拧动六角螺栓。
    电容物位开关选型注意：
    1、物位开关的探极长度选在100-2000mm之间，为棒式探极。探极长度超过2000mm可选用缆式探极。
    2、用于检测塑料等介电常数<3的物料时，探极长度不宜短于500mm。非金属料仓或物料介电常数≤1.8时需加辅助探极。
    3、现场有大功率设备、设备时应尽量选用24VDC的供电方式。
