  江苏华江自动化仪表有限公司 >> 产品展示 >> 液/物位仪表系列 >> 阻旋式料位开关

阻旋式料位开关
关键字:阻旋式料位开关,阻旋式料位计,料位开关

    HJ-SE系列阻旋式料位开关是指对容器中固体物料高度的变化进行实时连续检测的传感器,安装调试简单方便,性能可靠。具有隔爆型、法兰型、螺纹型、法兰镰刀型、高温法兰型、方法兰型、轴保护管型、高温轴保护管型、钢索型、高温钢索型、高温型。

HJ-SE系列
阻旋式料位开关广泛应用于现代工业生产过程和仓储部门。可对敞开式容器内的粉状及颗粒状物料进行料位上、下限监测和控制,具有:技术先进、结构合理、性能可靠、安装简便、性价比高等优点,是替代进口的好产品。为了适应各种物料不同比重需要,设计了调节检测灵敏度的五档装置。阻旋式料位开关采用了过载保护装置,有效地避免了由于使用不当或非正常外力对电动机及减速器所造成的损坏。产品适用于冶金、矿山、化工、饮料、水泥、塑胶、化纤行业的粉料、颗粒等固体物料的高低限位控制。
    阻旋式料位开关技术参数:
    物料形态:粉、粒状
    粒    度:≤20mm
    容    重:≥0.5g/cm²
    物料温度:常温型:0~55,高温型:55~150℃
    物料湿度:以不粘附叶片为限
    环境条件:温度:-10~55℃,湿度:≤85%
    转    速:1转/分
    工作电源:220VAC,5A、24VDC/24VAC
    信号输出:SPDT
    功    率:3W
    连接方式:螺纹:G1″,法兰:按用户要求规格制作
    电气接口:M20*1.5
    防护等级:IP65
    阻旋式料位开关主要特点:
    1、采用接触测量,结果真实、准确可靠;可水平、倾斜与垂直安装,安装使用方便。
    2、抗干扰,即安即用:由于其内部没有复杂的电子元件及其放大电路部分,因此,不受任何电磁波干扰,安装后无需任何调试及保养维护即可长期使用。
    3、超强防抖性能设计:即使在物料流动时也不会发出错误信号。
    4、料位显示功能:采用长寿命高亮度指示灯,料位显示直观方便。
    5、双重保护功能:过载保护功能避免叶片受过分外力而损坏电机;自动保护功能使料位器在料仓有料叶片旋转受阻时,断电不工作,保护电机且有效延长其使用寿命。
    6、优良的测量再现性和环境工况适应性:即不受物料粒度、形状、比重、介质、壁垢、粘附性、温度、湿度、粉尘浓度等变化的影响。
    7、超强防尘密封性能,即使1MPa压力,粉尘也无法进入。
    8、抗震性及防松结构设计,有效避免部件松动及滑脱;采用优质不锈钢材料,使其具有优良的抗腐蚀性及耐磨性能。
    9、价格低,性价比优良。
    阻旋式料位开关安装要求:
    1、安装前请确认电源电压是否与标识上面的电压一致;
    2、确认安装方式(法兰或螺纹)及安装尺寸;
    3、连接部位为1〃螺纹时,可选用镰刀型或收缩型叶片,以便直接插入管牙内;
    4、水平安装时,接线盒入线口应注意垂直朝下,电缆固定螺母必须锁紧;
    5、轴长可调型和钢索型只适合顶装;
    6、水平安装时叶片与水平向下呈10~20°的夹角安装,这样可以减少物料的冲击;
    7、桶内温度超过80℃时,请选用高温系列产品;
    8、应避免安装在进料口正下方,当无法避免时可加装防护挡板,以免出现错误动作;
    9、水平安装时,接线盒入线口应垂直朝下,电缆固定螺母必须锁紧,如有条件可加防雨罩等;
    10、安装前确认水平安装还是垂直安装;
    11、水平安装时叶片与水平向下呈10~20°的夹角安装,以减少物料的冲击。
    阻旋式料位开关选型表:
  型号
HJ-SE

A
100*30(宽*高)
叶片形式

B
65*80

F
镰刀型


1
普通型
2
轴保护管型
结构形式


3
轴长可调型
4
超小型接线盒,材质:工程塑料



1
螺纹安装
安装形式



2
法兰安装




D
隔爆型:dⅡBT4
选项




H
高温型,过程温度:≤200℃




Y
供电电源:220VAC、24VDC、24VAC

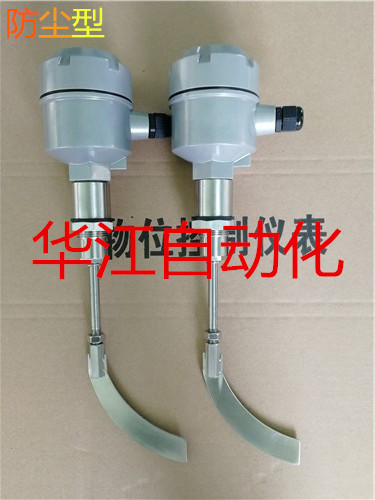

    阻旋式料位开关产品实物图:
