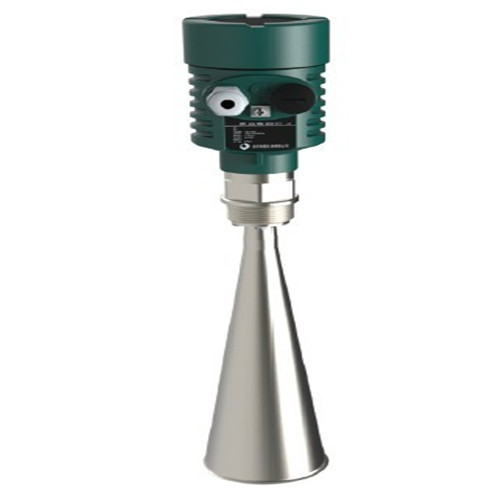

脉冲型雷达物位计
关键字：脉冲型雷达物位计,物位计 |
HJRD95脉冲型雷达物位计是雷达式物位测量仪表，测量距离可达30米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表适用于固体颗粒、粉尘。
脉冲型雷达物位计技术参数:
应 用： 固体颗粒、粉尘
测量范围： 30米
过程连接： 螺纹、法兰
介质温度： -40～250℃
过程压力： 常压
精 度： ±10mm
频率范围： 26GHz
防爆等级： ExibⅡC T6 Gb
防护等级： IP67
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
脉冲型雷达物位计产品特点:
该产品采用了高达26GHz的发射频率，因而具有：
▲非接触雷达，无磨损，无污染
▲天线尺寸小，便于安装
▲波长更短，对在倾斜的固体表面有更好的反射
▲测量盲区更小，对于小罐测量也会取得良好的效果
▲波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
▲几乎不受腐蚀、泡沫影响
▲几乎不受大气中水蒸气、温度和压力变化影响
▲严重粉尘环境不会影响电磁波工作
▲高信噪比，即使在波动的情况下也能获得更优的性能
▲26GHz频率，是测量固体和低介电常数介质的好选择
脉冲型雷达物位计产品选型表:
|
HJRD95-许可证
|
|
P 标准型 ( 非防爆 )
I 本安型 （Exib IIC T6 Gb)
D 本安型＋隔爆型 （Exd [ib] ib IIC T6 Gb）
|
|
HJRD95-过程连接/材料
|
|
G 螺纹 G1½"A/ 不锈钢 304
N 螺纹 1½"NPT/ 不锈钢 304
B 法兰 DN80/ 不锈钢 304
C 法兰 DN100/ 不锈钢 304
D 法兰 DN125/ 不锈钢 304
E 法兰 DN150/ 不锈钢 304
F 法兰 DN200/ 不锈钢 304
H 法兰 DN250/ 不锈钢 304
M 法兰 DN80/ 万向节（碳钢镀镍）
K 法兰 DN100/ 万向节（碳钢镀镍）
T 法兰 DN125/ 万向节（碳钢镀镍）
Z 法兰 DN150/ 万向节（碳钢镀镍）
W 法兰 DN200/ 万向节（碳钢镀镍）
V 法兰 DN250/ 万向节（碳钢镀镍）
|
|
HJRD95-天线型式/材料
|
|
B 喇叭天线 76mm/ 不锈钢 304
C 喇叭天线 96mm/ 不锈钢 304
D 喇叭天线 121mm/ 不锈钢 304
|
|
HJRD95-密封过程温度
|
|
V Viton/（-40 ～ 150）℃
K Kalrez/（-40 ～ 250）℃
|
|
HJRD95-电子单元
|
|
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V AC 四线制
5 RS485/Modbus
|
|
HJRD95-外壳/防护等级
|
|
L 铝 /IP67
G 不锈钢 304/IP67
|
|
HJRD95-电缆进线
|
|
M M20*1.5
N ½"NPT
|
|
HJRD95-现场显示/编程
|
|
A 带
X 不带
|
|
备注：
|
|
脉冲型雷达物位计安装说明：
标准安装包括：标记应指向罐壁，安装标记应位于法兰的两个螺钉孔的正当半中腰；法兰的定位方向，为了准确认位，在法兰或螺丝扣上均有标记，在安装时，此标记务必合乎：
1.法兰的指使标记应指向罐壁或罐的核心;
2.如运用导波管安装，法兰标记应指向开孔的一侧;
3.如运用旁通管安装，法兰标记应与指向连通管的一侧;
物位计在运用过程中，回波信号的幅度表清楚安装位置是否正确，在固体料应用途合假如回波信号幅度较低可转动法兰，每每转动一个孔位使干扰回波达到。额外还可以经过虚假回波储存，达到勘测效果;操作步骤如下所述：
1.在敞开储罐的过程连署之前，务必明确承认罐内无压力，并无有害媒介;
2.应明确承认器皿内空罐或料位刚好遮盖罐底的事情状况下施行定位调试，料位较少的事情状况下也可施行定位调试；可经过虚假回波储存，对雷达物位计回波信号施行优化;
3.将法兰标记转动一个孔位，或将螺丝扣转动1/8圈，注意回振幅度，接着旋转法兰或螺丝扣，一直到转动一圈截止，在回波信号位置定位;
4.在位置固定好法兰或拧紧螺丝扣，若有不可缺少，改易严密封闭圈。

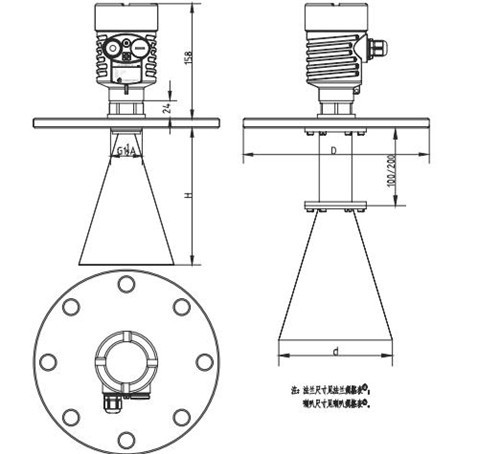

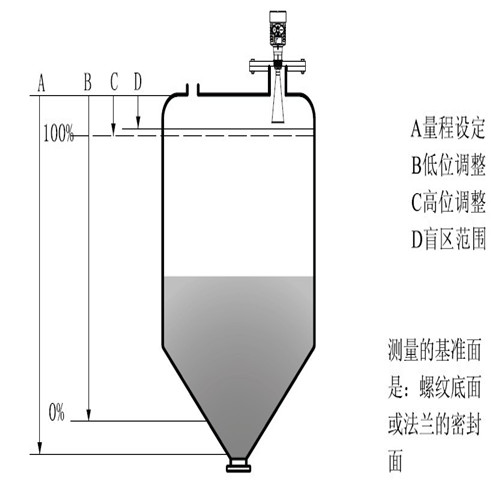

产品示意图：
